實驗室裝修、設計的基本要求SR2111087
發布時間：2021-11-01來源：上海鑫睿實驗室系統工程供應商
建設一座功能完善的實驗室，要由專業技術人員專業設計，要全面綜合考慮，遵循以人為本的原則，建成正規化、標準化的實驗室達到使用效果。
1
合理設計實驗室水路
1、上水管采用DG15PP材料、PVC材料、開泰管等，水壓不小于2.5兆帕，下水采用管DG50PP材料、PVC、陶瓷，小坡度不小于5度,下水設U形反水彎，上下水管路材料不宜采用金屬。鋪設到室外管道另議。
2、實驗產生的有毒有害液體，要設計二次蓄水裝置，待消毒凈化達到排放標準后，再排放。
3、實驗室下水管路應設計獨立回路，不宜與衛生間等其它下水道連通。
2
合理設計實驗室電路
1、中國電壓標準，交流三相五線制電源380V，50HZ，（紅色A、綠色B、黃色C、黑色0、雙色保護地）。交流單相三線制電源220V，50HZ，（紅色火、黑色0、雙色保護地）。
2、合理設計實驗室電氣，布置線路電線采用銅芯BVR、BV，電線直徑、開關大小按照用電容量計算。
3、較大負荷用電器單獨設回路，并設計相應自動保護開關。
4、貴重儀器、精密儀器電源，設計交流穩壓裝置或設隔離電源，以確保儀器安全可靠運行。
5、全部插座，用電器外殼都要良好接地，確保人身安全。
6、合理設計空調、照明。合理設計電加熱裝置，達到安全可靠使用目的。
3
合理設計實驗室氣路
1、為確保安全，實驗用各種氣體，有條件應遠離工作點設計具有防爆性能的房間作為氣體室存放，否則需設置帶有全自動報警功能的氣瓶安全柜存放。
2、實驗產生有毒有害氣體應設計負壓排氣系統，確保有毒有害氣體不在室內泄露。
3、按照房間大小比例設計相應數量帶逆風閥的換氣扇，使空氣流通順暢，保持清潔。
4、每個房間都要設計帶有過濾裝置的通氣孔，如果是帶有室內走廊的房間也可在門窗上設百葉窗，尺寸按照排氣量比例關系計算。
4
合理設計實驗室排風
1、排風系統工程是實驗室建設的關鍵，通風柜的效果好壞主要在于排風系統設計。
2、排風管的材料為FRP無機樹脂材料，也可用PVC材料或PP材料風管內壁應制做粗糙面，可減少風流噪聲，采用圓形或巨型均可，直徑250—500mm，按照排風量要求確定尺寸。
3、FRP防腐風機種類確定：（1）軸流風機、單臺通風柜，單原子吸收罩較小風量采用。（2）斜流風機、雙臺通風柜，雙原子吸收罩，略大風量采用。（3）離心風機、多臺通風柜或需要排風量較大時采用。（4）屋頂風機（同上）均可選擇。
4、防腐風機應安裝在室外屋頂，出風口設防雨、鳥罩，還需減振器、逆風閥、消音器。
5、如果實驗室是空調房間安裝通風柜，應合理設計補風裝置，以避免浪費能源。
5
合理設計實驗室家具，充分利用空間
1、利用好現有空間發揮大作用，使實驗室家具布局合理，符合實驗操作規律性，達到科學利用空間效果。
2、實驗室家具符合人體工程學，長、寬、高標準適合于人性化設計理念。
3、實驗室家具設計適合實驗工作的工藝流程、工作線路暢通、通道流暢。
4、實驗室家具設計不能有遮擋光線，遮擋暖氣熱源等浪費能源現象。
5、實驗室家具應采用環保、阻燃、耐腐蝕、強度高等專業材料，經久耐用。
6、生物、基因、物理、化學等不同學科實驗室，設計不同類型的基礎家具，要確保安全、經濟、實用。
6
實驗室合理的采光系統
1、自然光必須經過控制處理以后才能進入建筑內，引入自然光后，建筑使用者就可以關閉或者減弱室內的人工光來節約能源。自然光獲得的途徑很多，包括側窗、天窗（天窗,通風窗）、屋頂捕光器、天窗、鋸齒形屋頂或者特殊的光導管系統。為了大限度的節約能源，必須將自然采光與建筑的整體設計、內部空間、電力照明系統和機械系統統一考慮。
2、增加建筑空間的自然采光量并不是簡單地增加采光窗口的數量使必需,使蒙受,使承擔,遺傳給；為了在室內獲得均勻的光線，避免引入過多的熱量和眩光，并能大限度的減少工作面上的直射光，必須確定出窗口的位置和尺寸以及其它的一些因素。
3、天花板上面的間隙空間往往是很大的，所以它完全可以用來安置管道系統、機械和電力設備（管道系統），如果這些系統并不需要占用窗戶上部空間的話，那么樓板與樓板之間的空間就是一個的可以高效利用自然光的空間，因為自然光通過窗口的高度有多高，它就能達到房間多大的進深。
不同的實驗室對人工光和自然光的需求不同變化很大。在有些實驗室里，室外景觀才是研究人員想獲得的，而不是自然光。在另外的實驗室，科學家們或許更需要環境光，因為工作光是一個讓他們很頭疼的問題。然而，有些時候，實驗室的某些部分很難為其引用自然光。在這種情況下，只能讓陽光進入辦公室和公共空間。在大多數實驗室，照明耗能要遠遠少于通風耗能，但是在辦公空間和公共空間，照明耗能卻占總耗能的37％，自然光有助于降低照明負荷和制冷負荷。
7
實驗室裝修建設
1、實驗室的裝修與一般裝修有所不同，設計上不但要美觀舒適，還要做到防火、防潮、防腐等性能，增加通風、凈化、消毒、無菌等功能，達到環保安全可靠經久耐用。
2、裝修材料選擇主要考慮環保、防腐性能。

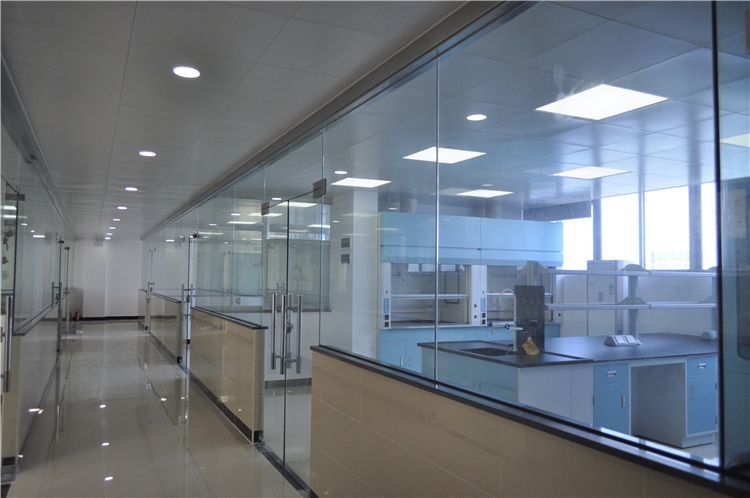

3、采用厚度12MM-19MM全玻璃隔斷,是當前實驗室建設普遍推廣的設計方案。寬敞明亮,科學現代。
4、對實驗產生的有毒有害氣體液體要做到二次處理排放,達到排放標準。
8
標識系統
1、實驗室用于標示危險區、警示、指示、證明等的圖文標識是管理體系文件的一部分，包括用于特殊情況下的臨時標識，如“污染”、“消毒中”、“設備檢修”等。
2、標識應明確、醒目和易區分。只要可行，應使用、國家規定的通用標識。
3、應系統而清晰地標示出危險區，且應適用于相關的危險。在某些情況下，宜同時使用標識和物理屏障標示出危險區。
4、應清楚地標示出具體的危險材料、危險，包括：生物危險、有毒有害、腐蝕性、輻射、刺傷、電擊、易燃、易爆、高溫、低溫、強光、振動、噪聲、動物咬傷、砸傷等；需要時，應同時提示必要的防護措施。
5、應在須驗證或校準的實驗室設備的明顯位置注明設備的可用狀態、驗證周期、下次驗證或校準的時間等信息。
6、實驗室入口處應有標識，明確說明生物防護級別、操作的致病性生物因子、實驗室負責人姓名、緊急聯絡方式和通用的生物危險符號；適用時，應同時注明其他危險。
9
合理設計實驗室水路
1、實驗樓宜采用框架（剪）結構，便于實驗室合理布局。
2、實驗樓的建筑耐火等級不應低于二級，消防設施的設置應符合國家有關建筑防火設計規范的規定。實驗室建筑的抗震設防類別不應低于乙類建筑。實驗樓應設置完善的防雷系統。二級以上生物安全防護實驗室、計算機網絡機房、大型儀器分析室等有特殊要求的場所宜設置獨立的防雷系統。
3、高層實驗樓宜安裝電梯，以便于設備和物資搬運。
4、實驗樓不得采用可造成不同實驗室之間空氣交換的中央空調系統。具有潔凈度、溫濕度、壓力梯度要求的不同功能類別的實驗室，應采用獨立新風、回風與排風通風系統。實驗室通風柜的排風系統宜獨立設置，即一柜一管一風機系統，不宜共用風道，不得借用消防風道。實驗用房在外墻上應預留潛藏的側送側排風口。
5、高度超出城市給水管網水壓范圍的實驗樓，給水系統宜設置變頻恒壓供水裝置。
實驗廢水應設污水處理裝置或采取有效處理措施，具備有效去除酸、堿、重金屬、有機溶劑及殺滅致病微生物的功能，水質達到污水排放標準。裝置結構應設調節池、物化處理單元、生化處理單元及消毒單元。
6、實驗室開間模數宜為3.5米～4.0米(以3.6米為佳)。對設有地下停車場的實驗樓，應同時兼顧柱網與停車的關系。進深宜為6.0米～9.0米。
實驗室建筑層高宜為3.7米～4.0米；凈高宜為2.7米～2.8米；有潔凈度、壓力梯度、恒溫恒濕等特殊要求的實驗室凈高宜為2.5米～2.7米。在確定建設高度時，應盡量擴大技術夾層的高度。
7、實驗室走廊凈寬宜為1.6米～2.0米。普通實驗室門寬以1.1米～1.5米（不對稱雙開）為宜；有緩沖間的實驗室（包括無菌室、潔凈實驗室、生物安全實驗室等結構復雜的實驗用房），應留有隱蔽的設備門，供實驗設備，尤其是大型設備的進出。
8、實驗室的墻面應采用表面吸附性小、清洗方便的建筑材料。實驗室的地面應采用耐腐蝕、耐磨損、易沖洗的建筑材料。潔凈實驗室、生物安全防護實驗室以及其它有特定要求的實驗室地面材料還應滿足整體無縫隙的要求。
9、實驗室采取透明化分隔時，應采用不低于1米的實墻。實驗室外窗不宜采用有色玻璃，以免在實驗時造成色覺判斷誤差。對有避光要求的實驗室應另行采取物理屏障措施。
10、實驗用臺柜的基材應符合環保要求，面材應具備耐腐蝕、易清洗、防火的特點。
11、微生物實驗室洗手水嘴宜使用非觸摸式；實驗室水槽、下水管道應耐酸、堿及有機溶劑，并采取防堵塞、防滲漏措施。存在生物危險因素的微生物實驗室污染區不得設置地漏。
12、理化實驗區內易受化學物質灼傷處應設置洗眼器及緊急沖淋裝置，或設置共用緊急沖淋裝置。
13、實驗室建筑的供電應留有足夠的負荷余量，設施應安全可靠，一般采用雙路供電，不具備雙路供電條件的，應設置自備電源。有特殊要求的，應配備不間斷電源。
14、實驗室建筑的綜合布線、計算機網絡、樓宇自控、安全防范等智能化系統應達到同期社會較先進的水平，并留有一定的發展空間；在實驗區，每個實驗室至少設置一個數據與語音點，有特殊需求的可另行考慮。
15、PCR實驗室、HIV初篩和確認實驗室、放射檢測實驗室、動物實驗室、環境測試艙、空氣消毒實驗室、殺蟲模擬現場實驗室等特殊條件實驗室的建設按照國家有關規定和要求執行。
