實用帖 | 實驗室設計之平面布局原則
發布時間：2021-12-06來源：上海鑫睿實驗室系統工程供應商

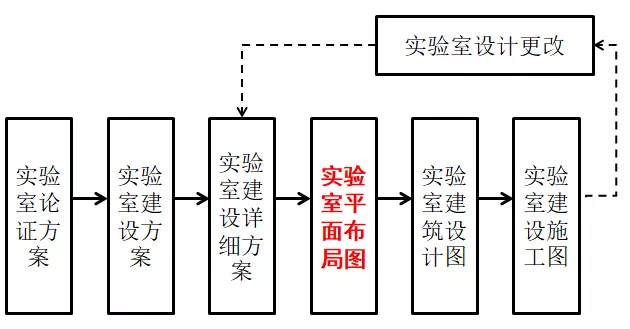

? ? ? ? ?實驗室平面布局是實驗室設計方與建設方根據《實驗室建設詳細方案》及國家法律、法規、標準，通過協商溝通，在充分理解實驗室使用方建設意圖的基礎上，形成的展示實驗室功能區、主要設備、設施位置和相對關系的平面視圖。
實用帖|實驗室設計之平面布局原則
華測實驗室在實驗室設計過程中深切體會到平面布局圖紙的重要性，總結了平面圖設計堅持的幾條原則，分享如下：
一、功能面積最大化
土地價格不斷攀升，實驗室建設成本大幅度增加，確保實驗室功能面積最大化是實驗室平面設計的重要原則。平面布局應優先保證實驗室安全、衛生、質量和檢測功能，應當根據實驗室功能布局、工藝路線、設備形狀，合理設計實驗室平面。防止為了追求美觀或突出個性特色，設計所謂大褲衩、大秋褲、大螃蟹等不適用的實驗室建筑。在符合國家規劃政策及所在地規劃要求的前提下，盡量把實驗室能利用土地最大化，比如，在地下多設計幾層，可以把防震、保密、平戰結合的實驗室以及配套設施放入地下，提高建設容積率。實驗室的總平面布置應根據近遠期建設計劃，統一規劃設計，集中布置，節約用地，預留發展空間，滿足可持續發展要求。
二、相似同一性原則
實驗室平面功能區域劃分應遵循相似同一規劃原則。即同類型實驗室宜組合在一起，有隔振要求的實驗室組合在一起，有防輻射要求的實驗室宜組合在一起，有相同層高要求的特殊設備組合在同一層。又如，大型或重型測試樣品對應的測試區域宜布置在建筑物的底層，振動較大或噪聲較大的設備宜布置在建筑物底層，對振動極其敏感的設備宜布置在建筑物底層，需要做設備基礎的實驗室宜布置在建筑物底層。有毒性物質產生的實驗室組合在一起，且宜布置在建筑物頂層，產生粉塵物質的實驗室宜布置在建筑物的頂層等。把人員活動多的實驗室放在陽面、面對環境優美的地段方向等。
三、空間適宜性原則
如果實驗室平面尺寸過大會造成浪費，過小又不能滿足工藝要求和安全要求，面積大小合適為宜。實驗室標準單元開間由實驗臺寬度、布置方式及間距決定。實驗室的開間和進深尺寸應按照實驗室儀器設備尺寸、安裝操作及檢修的要求確定。無明確要求的，開間尺寸一般不宜小于6.6m，進深尺寸一般不宜小于6m，無通風柜時不宜小于5.7m。實驗室走道大小應尺寸合適，根據實驗室具體使用需求以及設備安裝維護需求確定走道的寬度和高度。如，單面布房的走道寬度不宜小于1.5m，雙面布房的走道寬度不宜小于1.8m，走道浄高不應低于2.20m，走道應直通疏散出口的方向，走道樓地面有高差時，宜設緩坡坡道供小推車通行。
四、流程便捷性原則
實驗室平面布局應按照實驗室運營流程布局設置，充分考慮檢測步驟、人流、物流和污物流等因素。在滿足實驗室安全、衛生、質量和效率的前提下，充分考慮便捷性。如樣件待檢區、已檢樣件區、實驗區、數據分析區等。根據實驗工藝及人員習慣布局實驗設備、實驗室臺具（包括通風柜、實驗臺、安全柜、儲物柜、萬向排風罩等）、電源節點（兩相、三相均要標注）、網絡接線盒，布置上水點、下水點、洗手池、應急洗眼器等位置。根據工藝順序，預留門窗，至少有一個雙扇門，作為設備門，或大型樣件進出口，沒有特殊要求的門可采用地簧門，適宜雙面開啟。有隔聲、保溫、屏蔽或其他特殊需求的實驗室門應選用具備相應功能，易發生火災、爆炸、化學品傷害等事故的實驗室的門應為外開門。一般應該預留觀察窗，方便實驗室人員的觀察與交流，方便客戶等人員的參觀與及時掌握動態。
五、環境適應性原則
具有精密儀器的實驗室應當遠離電機、風機等振動源。溫度要求較高的實驗室應當設置在陽面，實驗區內通用實驗室、研究工作室以及輔助區的業務接待室、辦公室、會議室、資料閱覽室，宜利用天然采光。實驗室環境允許開窗通風時，應優先利用自然通風，輔助區有人員長期停留的房間宜優先利用自然通風。設置采暖及空調的實驗室建筑，在滿足采光要求的條件下，宜減少外窗面積。空調房間的外窗應具有良好的密閉性及隔熱性，宜設不少于窗面積1/3的可開啟窗扇。底層、地下室及半地下室的外窗宜采取防蟲及防嚙齒動物設備。實驗用房外窗一般不宜采用有色玻璃。對有避光要求的實驗用房應設物理屏障裝置。廁所水房位置一般設置陰面。
六、功能齊全性原則
總體平面布局一般包括實驗室核心區域、實驗室輔助區域和公共設施區域三大部分，其中核心區域應包括樣品接收區、樣品儲存區、樣品制備區、實驗檢測區、樣品處理區、危化品區等。實驗室輔助區域應包括值班室、更衣室、儀器室、危化品倉庫、氣瓶間、廢物處理區、辦公區、會議室、設備材料存儲區、文件資料存儲區、訪客接待區等。公共設施區域應包括暖通、給排水、氣體、供配電、信息系統等專用房間或區域等。有條件的單位還可以設計娛樂室、懇談室、圖書室，配置衛生設施、保潔用房、車庫（位）等。
七、開放前瞻性原則
實驗室平面布局必須根據行業發展、學科發展以及業務發展需要，留有一定發展空間。對于難以確定空間大小的實驗室，應當采用廠房式開間型式，預留水、電、氣、暖等。設計集中功能管廊，集中布置空調、通風、水、電等管道，在其周邊或一側設置各實驗室，將各管路直接預留到各實驗室，其功能相當于功能柱。特別是下水管路和通風管路預留更為重要。
八、仿真模擬驗證原則
平面布局復雜、空間要求敏感或設備干擾性強的實驗室的平面布局設計應當進行仿真或模擬，如聲學實驗室，對實驗室的寬度和進深有比例要求，又如，大尺寸樣件在實驗室內的運轉問題，應當預留相應空間、調裝設備空間或運輸工具軌道預埋件等。可以通過BIM軟件或場地演練的方式現場驗證設計合理性、可行性。
在實驗室設計中，平面布局圖的合理與否、全面與否直接關系到實驗室建設圖紙和施工圖紙的質量，進而決定實驗室建設的成敗。
